Das HTflux ISOKORB® Tool erlaubt es Ihnen komfortabel Analysen oder Bemessungen von Wärmebrücken-Optimierungen mittels des ISOKORB® Elements der Firma Schöck vorzunehmen.  Die Vorgehensweise soll anhand eines Beispiels hier kurz aufgezeigt werden.

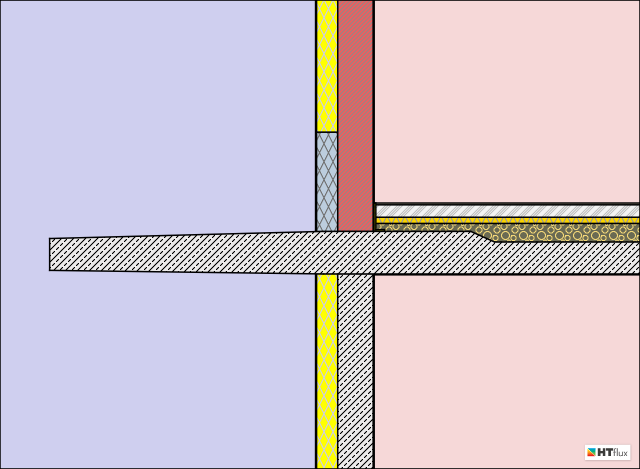

Wie immer können Sie bei der Arbeit mit HTflux entweder die Geometrie mit Hilfe der Zeichenfunktionen direkt in HTflux erstellen, oder eine Zeichnung aus einem CAD Programm importieren. Belegen Sie anschließend wie übliche ihre Objekte mit Materialien (siehe Dokumentation).

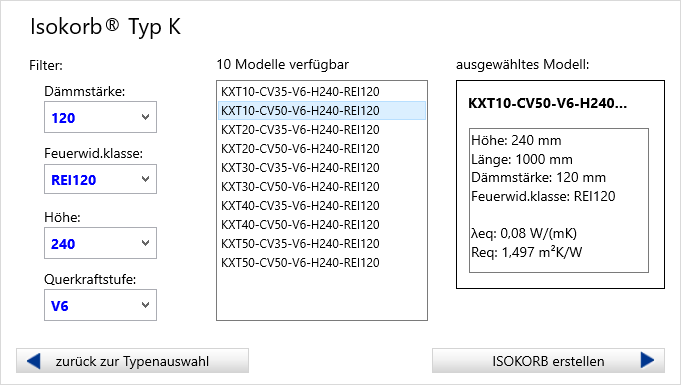

Wenn Sie ein Modell Ihrer Wärmebrücke erstellt haben, öffnen Sie mit Hilfe des entsprechenden Menübuttons das Schöck ISOKORB® Tool. Das Tool bietet Ihnen eine übersichtliche Möglichkeit das gewünschte ISOKORB®-Element auszuwählen. Die Datenbank beinhaltet derzeit jene mehr als 10.000 Produktvarianten, welche im Raum SSO^*) verfügbar sind.
Wählen Sie zunächst je nach Anwendungsfall den geeigneten Grundtyp:

Als nächstes können Sie Ihre Produktauswahl anhand der Dämmstärke, der Feuerwiderstandsklasse, der Elementhöhe und der Querkraftstufe verfeinern. Wählen Sie schließlich jenes Produkt welches Ihre statischen Ansprüche erfüllt. (Näheres hierzu finden Sie auf der Seite von Schöck Bauteile Ges.m.b.H.)

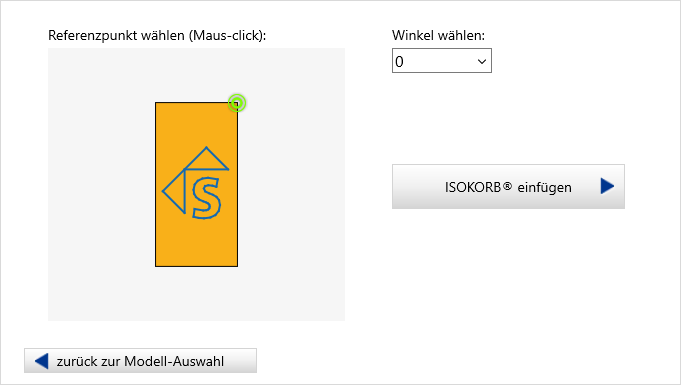

Zur leichteren Bearbeitung können Sie anschließend noch den für Ihr Detail geeignetsten Referenzpunkt (Ankerpunkt) zum Einfügen in Ihr Detail wählen.

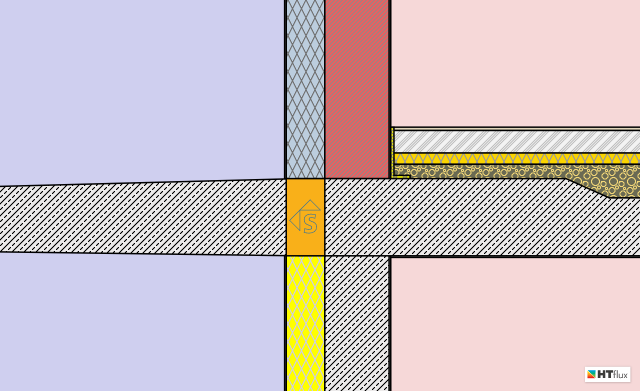

Fügen Sie einfach per Mausklick den Isokorb® an der gewünschten Stelle ein.

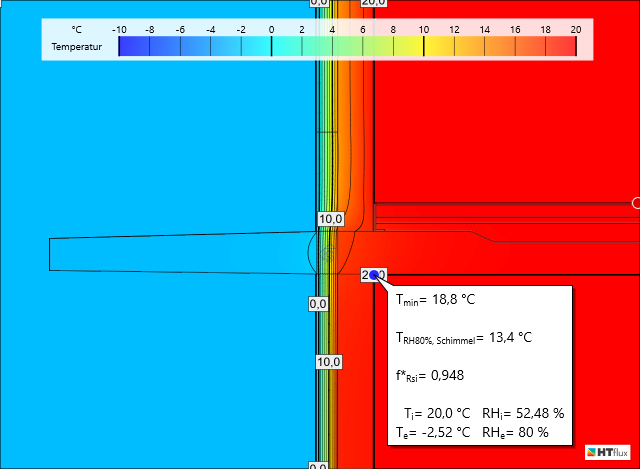

Nun können Sie mittels der automatischen Messfunktionen von HTflux beispielsweise die minimale Oberflächentemperatur im Innenraum bestimmen. Dies ist im Rahmen der bauphysikalischen Analyse wichtig, um nachzuweisen dass kein Tauwasser bzw. keine Schimmelbildung im Bereich der Wärmebrücke auftreten wird.

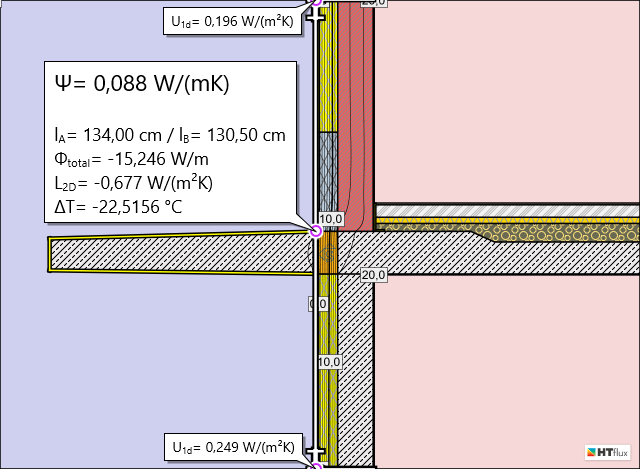

Für die Berechnung der Gebäudeenergieeffizienz (Energieausweis) kann zudem mittels des automatischen PSI-Messtools sehr rasch der Energieverlust im Bereich der Wärmebrücke quantifiziert werden. Mittels des automatischen PSI-Messtools von HTflux kann der Wärmeverlust in Form des sogenannten PSI-Werts (oder längenbezogener Wärmedurchgangskoeffizient) einfach bestimmt werden.

Abschließend kann wie immer mittels der Ausgabefunktionen von HTflux ein Bericht erstellt oder einzelne Grafiken exportiert werden.

Nähere Informationen erhalten Sie bei uns oder der Schöck Bauteile Ges.m.b.H.



^{*) verfügbar in den Ländern Österreich, Italien, San Marino, Schweiz, Liechtenstein, Slowenien, Kroatien, Ungarn, Slowakei und der Tschechischen Republik}
