Detail Traufe in Holzständerbauweise

HTflux eignet sich hervorragend zur Planung, Optimierung und Beurteilung von Holzbau-Details, da diese oft sehr anspruchsvoll hinsichtlich der thermischen und hygrothermischen Anforderungen sind. Durch die schnelle, einfache und übersichtliche Darstellung unterstützt Sie HTflux bestmöglich bei der Bewältigung dieser Aufgabe. Durch die komfortablen Ein- und Ausgabemöglichkeiten kann HTflux nicht nur von Passivhaus-Planern und Bauphysikern eingesetzt werden, sondern von allen, welche bei der Planung und Umsetzung involviert sind angewendet werden.
Zur Veranschaulichung zeigen wir die Simulation eines Dachanschlusses einer Holzständerkonstruktion. Das Detail wurde per DXF Format aus einer CAD Software übernehmen. Anschließend wurde mittels der Maus die entsprechenden Materialen und Randbedingungen zugeordnet. Dabei können Sie Materialdaten entweder selbst eingeben oder aus der umfangreichen, online-aktualisierten Material-Datenbank wählen. Nach der Zuweisung der Materialen kann die Simulation aufgerufen werden. Meist binnen Sekunden stehen Ihnen dann umfangreiche Informationen zur Bewertung und Optimierung Ihres Details zur Verfügung:

  • automatisierte PSI-Wert Berechnung (auch bekannt als längenbezogener Wärmedurchgangskoeffizient, Wärmebrücke)
  • automatisierte U-Wert Berechnung mit Schichtenaufstellung (auch bekannt als Wärmedurchgangskoeffizient)
  • automatisierte Bestimmung der minimalen Oberflächentemperaturen
  • Berechnung der Bemessungstemperarturen hinsichtlich Schimmel und Kondensation
  • einzigartige Glaser 2d-Simulation zur Beurteilung der Wasserdampfdiffusion
  • Feuchte-Ansicht zur Beurteilung möglicher Kondensationen
  • Dampfstrom-Ansicht zum Auffinden der Ursache für die Kondensation
  • Wasserdampf-Partialdruck-Ansicht zur Analyse der hygrothermischen Situation

Sobald Ihnen diese Informationen zur Verfügung stehen können Sie in HTflux damit beginnen Ihr Detail zu optimieren. So können Sie z.B. die Dicke und das Material der Dämmung ändern, Dampfbremsen ergänzen oder variieren, Geometrien ändern oder neue Objekte hinzufügen.
In Sekundenschnelle können Sie die thermischen und hygrothermischen Auswirkungen Ihrer Optimierungen sehen und beurteilen.
Hier einige Ansichten des Traufen-Details zur Verdeutlichung der Möglichkeiten von HTflux (klicken Sie auf das Bild um es in einer höheren Auflösung zu betrachten):

Holzständer-Traufe-Dachanschluss-Materialien-Psi-Wert

Materialansicht – Holzbau Traufendetail – Holzständeraußenwand – automatische Berechnung von PSI- und U-Werten

Holzriegelbau - Thermische Simulation

Temperaturansicht des Dachanschluss. Automatische Berechnung von minimaler Oberflächentemperatur mit Bemessungwerten

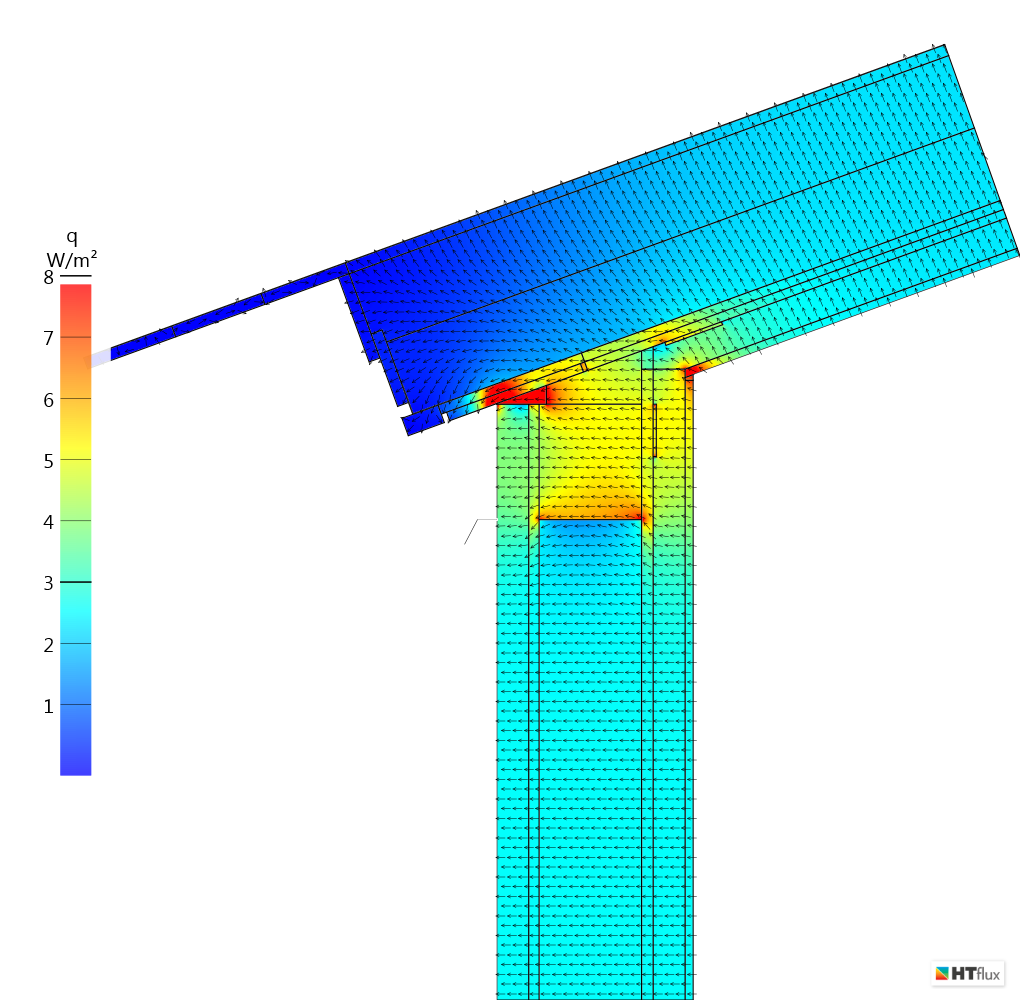

Holzleichtbau Wärmebrücke Wärmestrom

Wärmestromansicht – Visuelle Darstellung der Wärmebrücke im Dachanschluss-Bereich.

Feuchteansicht der Holzständer-Konstruktion. Kondensation im Inneren.

Feuchteansicht – Glaser 2d – Kondensationsbereich im Dachanschlussbereich der Holzriegelkonstruktion innen.

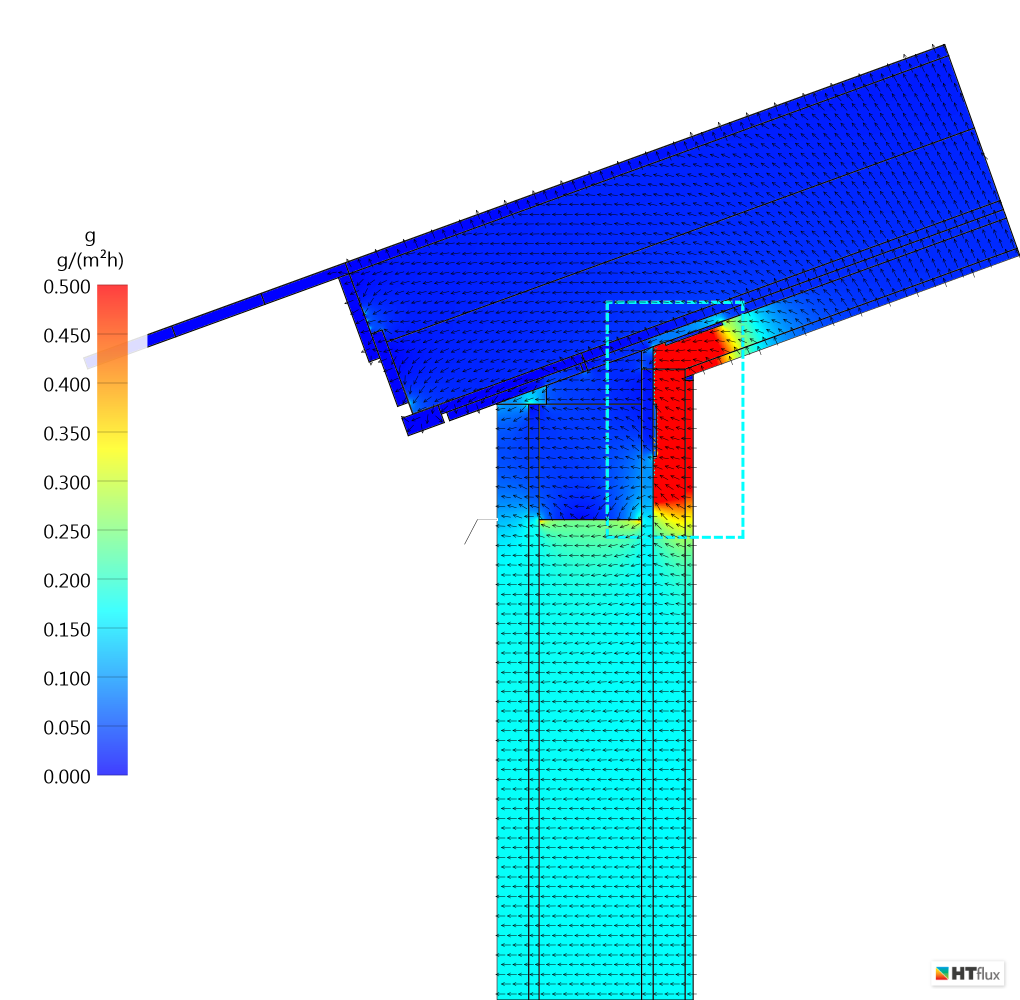

Holzständer-Traufe-Dachanschluss-Wasserdampfdiffusion

Wasserdampfdiffusionsansicht – Glaser 2d – Zustrom zum Kondensationsbereich durch die Gipskartonwand und Innendämmung.

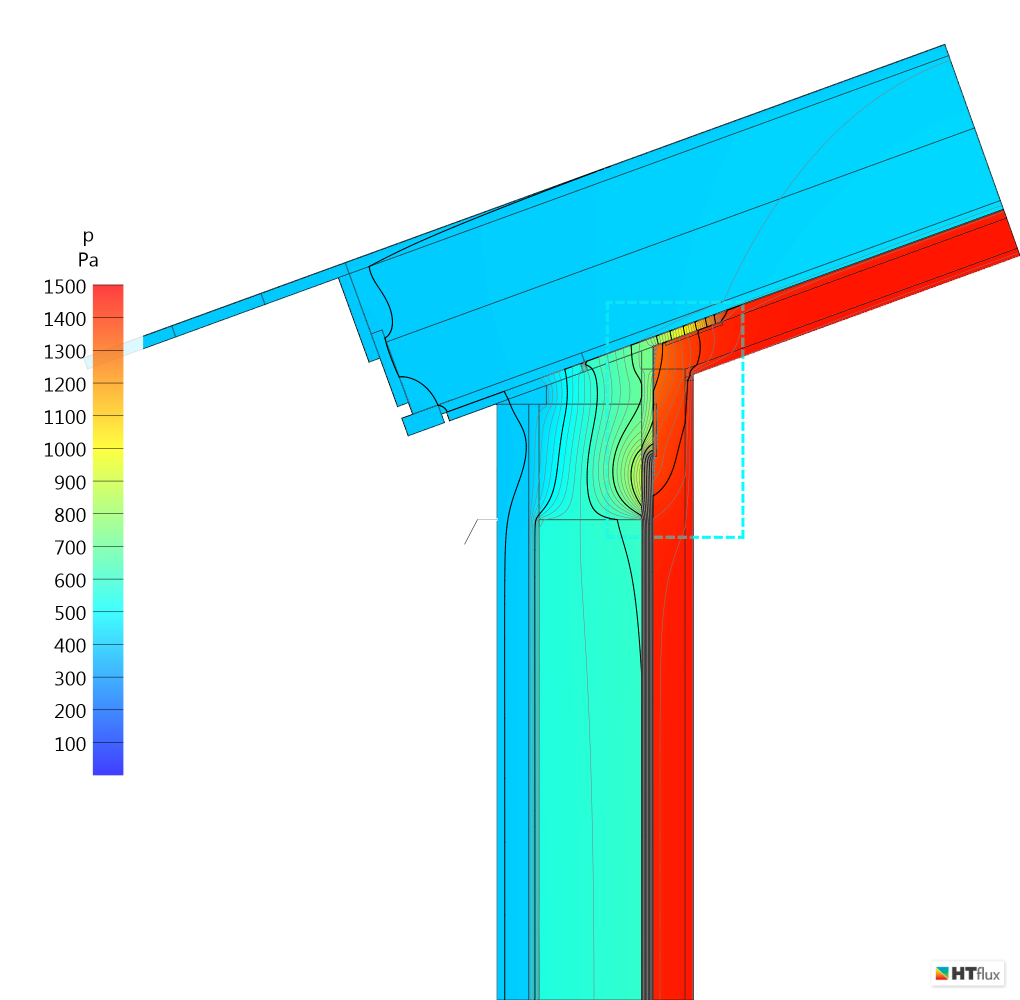

Holzleichtbau-Dachanschluss-Wasserdampf-Partialdruck

Wasserdampf-Partialdruckansicht – Glaser 2d – Traufendetail. Abrupter Übergang in der Dampfbremsen-Ebene.



Anmerkung: Wir erlauben und begrüßen ausdrücklich die Verwendung des Bildmaterials auf dieser Seite und die Setzung von Links zu dieser Seite, sofern als Quelle „www.htflux.com“ angegeben wird.
