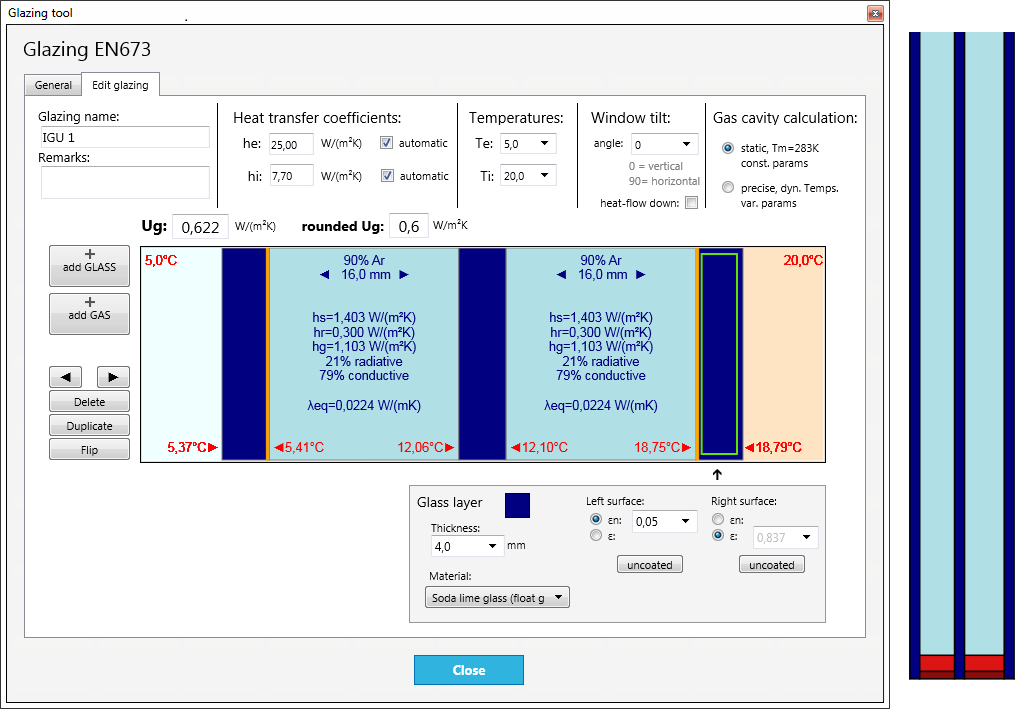

Ab sofort steht Ihnen in HTflux ein neues Tools zur Berechnung und Generierung von Isolierglas-Paketen zur Verfügung. Der neue Dialog gestattet es spielend einfach Isolierglaspakete zu erstellen:
- Die Anordnungen und Dicken der Gläser und Scheibenzwischenräume können beliebig gewählt werden.
- Die (low-E) Beschichtungen der Gläser können frei eingegeben werden.
- Das Gasgemisch kann beliebig aus den Komponenten Argon, Krypton, Xenon, Luft (und SF6) zusammengestellt werden.
- Die Wärmeübergangskoeffizienten und Berechnungstemperaturen können entweder nach der Norm oder frei vorgegeben werden.
- Der Einbauwinkel des Glaspakets kann vorgegeben werden.
- Neben dem Normberechnungsmodus steht ein weiterer Modus zur Verfügung, bei welchem HTflux die Berechnungsvorschriften der Norm ohne die vereinfachenden Vergleichkriterien (Tm ist konstant 283K, etc.) anwendet.
- Die Oberflächentemperaturen und die äquivalenten Wärmedurchgangskoeffizienten für Strahlung und Konvektion werden einzeln angezeigt.
- Der Wärmedurchgangskoeffizient Ug wird präzise und nach Norm gerundet angezeigt.
Nach der Definition des Glaspakets kann ein geometrisches Objekt zur thermischen Simulation in das Projekt eingefügt werden.
Hierfür kann zusätzlich automatisch ein Abstandhalter nach dem Two-Box-Modell ergänzt werden. Derzeit stehen die folgenden Abstandhalter zur Verfügung:
|
|
|
